產品介紹

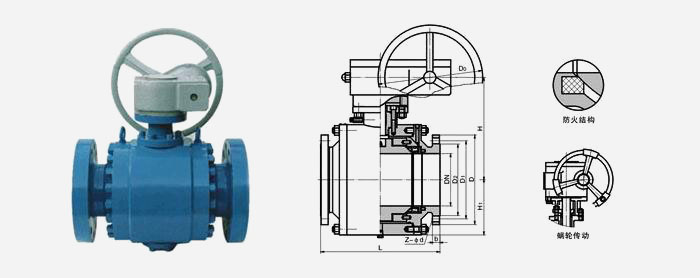

產品名稱及型號：固定球閥 Q47H
產品用途：固定鍛鋼高壓球閥適用于壓力較高，工作溫度<150℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽等介質。
結構特點：
1.閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
2.當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API 6FA的規定。
3.填料壓蓋部位密封采用PTFR填料和0形密封圈雙重密封圈，特別適用于氣體介質，填料裝在填料盤內，可隨時采用摩擦系統低的新型SF型自潤滑滑動軸襯，減低操作力矩。
產品用途：固定鍛鋼高壓球閥適用于壓力較高，工作溫度<150℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽等介質。
結構特點：
1.閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
2.當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API 6FA的規定。
3.填料壓蓋部位密封采用PTFR填料和0形密封圈雙重密封圈，特別適用于氣體介質，填料裝在填料盤內，可隨時采用摩擦系統低的新型SF型自潤滑滑動軸襯，減低操作力矩。
產品采用標準：
GB12237、API 6D、GB12221、JB/T79、GB9113、ANSI B 16.25、ANSI B 16.5、ANSI B 16.34
主要性能規范：
固定軸結構
驅動方式：蝸輪傳動、手動、電動、氣動
適用溫度: -40℃～150℃
適用介質: 水、油品等介質
公稱通徑DN50~DN600 英制規格 2”~24”
公稱壓力PN16~PN100 壓力磅級 Class150~600Lb
主要零部件及材料：
| 零件名稱 | 材料 | |
| GB | ASTM | |
| 閥蓋 | 25 | A105 |
| 螺母 | 45 | A194-2H |
| 墊片 | 柔性石墨+不銹鋼 | 304+柔性石墨 |
| 螺柱 | 35CTMOA | A193-B7 |
| 閥體 | 25 | A105 |
| 閥座 | 25嵌入PTFE/尼龍 | A105嵌入PTFE/尼龍 |
| 球體 | 25+Cr | A105+ Cr |
| 閥桿 | 2Cr13 | A276-410 |
| 墊片 | PTFE | PTFE |
| 填料 | 柔性石墨 | 柔性石墨 |
| 填料壓蓋 | 25 | A216-WCB |
| 螺釘 | 35CrMOA | A193-B7 |
