產品介紹

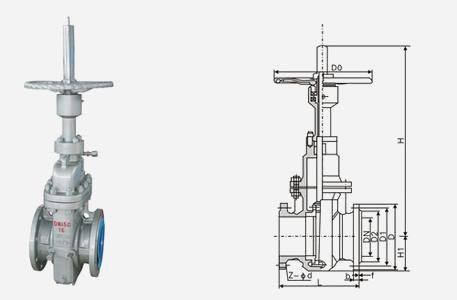

產品名稱及型號： Z43WF、KZ43WF 型法蘭連接單閘板平板閘閥
產品用途: 本產品適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
結構特點: Z43WF、KZ43WF 型PN10~PN160 法蘭連接單閘板平板閘閥：手動、法蘭連接、明桿平行式剛性單閘板，閥座密封面材料為鉻不銹鋼+聚四氟乙烯，公稱壓力PN16~PN160，閥體材料為碳素鋼（Z43WF-10C~160）、抗硫化處理碳素鋼（KZ43WF-10C~160）的不帶導流孔的平板閘閥。
產品用途: 本產品適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
結構特點: Z43WF、KZ43WF 型PN10~PN160 法蘭連接單閘板平板閘閥：手動、法蘭連接、明桿平行式剛性單閘板，閥座密封面材料為鉻不銹鋼+聚四氟乙烯，公稱壓力PN16~PN160，閥體材料為碳素鋼（Z43WF-10C~160）、抗硫化處理碳素鋼（KZ43WF-10C~160）的不帶導流孔的平板閘閥。
產品采用標準：
API 6D API598 GB/T12221 GB/T9113 ASMEB 16.5 ASME B16.34 ASME B16.10
主要性能規范：
| Z43WF、KZ43WF 型PN10~PN160 法蘭連接單閘板平板閘閥主要性能參數 | ||||
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| Z43WF-10C~160 | 10~160 | 1.0~16.0 | ≤121 | 水、油品、蒸汽 |
| KZ43WF-10C~160 | 含硫天然氣 | |||
主要零部件及材料：
| Z43WF、KZ43WF 型PN10~PN160 法蘭連接單閘板平板閘閥零部件材料 |
|
||||
| 型號 | 材料 |
|
|||
| 閥體 | 閥桿 | 密封面 | 填料 |
|
|
| Z43WF-10C~160 | 碳素鋼 | 鉻不銹鋼 | 鉻不銹鋼+聚四氟乙烯 | 柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈 |
|
| KZ43WF-10C~160 | 碳素鋼（抗硫化處理） | 抗硫化不銹鋼 | 鉻不銹鋼+聚四氟乙烯 | 柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈 |
|
